机房冷通道解决方案

发布时间:2023-07-20  浏览次数:214 次  来源:陕西UPS电源,西安UPS电源,科华UPS电源、精卫蓄电池、精密空调、模块机房陕西代理,陕西UPS电源,西安UPS电源找陕西鹰威科技有限公司

机房冷通道解决方案

 企业数据中心机房普遍面临设备发热密度高,电力能耗大、机房及机柜的空间不足等问题。为了满足数据中心机房不断上升的散热需求,解决机房内部局部热岛,冷空气与热空气直接混合,冷量的浪费大等问题。合理地使用冷通道方案,可大大提升数据中心的散热能力,充分有效地使用机柜和机房空间。

一、改造理由

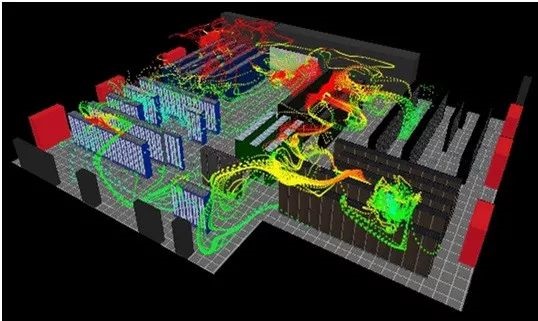

       传统数据中心气流组织紊乱,冷热气窜流,精密空调冷气得不到有效利用,数据中心能耗居高不下。因冷区为敞开形式,冷空气并不是全部经过通信设备,不能有效地利用空调送出的冷量和风量,与通讯设备的发热量进行充分交换,会产生无效的制冷功率,增加能耗并且容易出现高温或局部过热现象。所以为降低能耗减少热点发生,我们需要将冷通道与热通道进行隔离。

二、工作原理

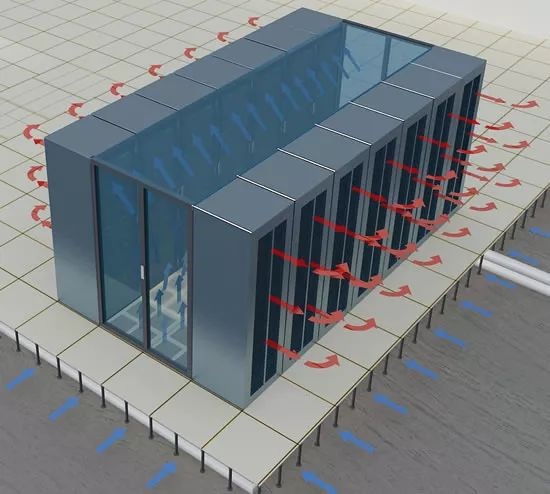

       送风走向:空调吹出冷风→静电地板→机柜前门(冷通道)→经过机柜→机柜后门(热通道)→热风回到空调内

三、适用场合

       根据机房现场情况及机架功率采用冷通道半封闭或全封闭状态。将空调冷量精确送到机柜内。基于冷热空气分离有序流动的原理,冷空气由高架地板下吹出,进入密闭的冷池通道,机柜前端的设备吸入冷气,通过给设备降温后,形成热空气由机柜后端排出至热通道。热通道的气体迅速返回到空调回风口。机柜密闭式涡轮后门,把热气汇集,通过垂直风管与天花板无缝联接。热回风与冷量完全隔离。从而提高内部的冷气利用率,带走更多设备产生热量,降低设备温度。

四、对比效果
       为数据中心节省空间,提高数据中心空间使用率。通过传统数据中心与布置冷通道数据中心进行空间对比,“冷通道”方案机柜布局节省机房空间14.8%,提高了机柜的空间使用率。
       改造后通过手动调节地板风口风阀实现每列按需送风,根据各机房情况不同,关停空调约35%左右,经改造前后测试比较空调全年节电量30%以上。
五、六大优势
(1)模块化设计与安装

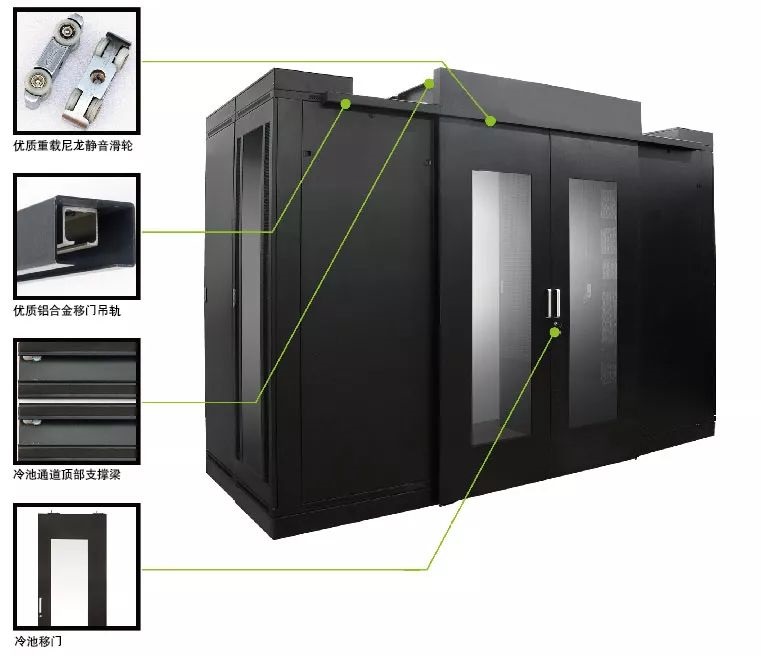

冷通道产品采用单元模块设计思想,以相对应的两台机柜占用1个单元,每个单元均能独立安装与拆卸,并能与相邻的单元紧密连接,方便拆卸;同时也适应了对通道上面的其他设备进行维护与管理。整套系统的所有安装,都已经过工厂加工成模块化的形式到现场,方便安装。
(2)封密性好
冷通道顶棚的单元模块之间连接紧密,且翻转组件与隔离模块之间使用了缓冲地区,有效防止气流泄漏。通道头尾安装的平移门,与机柜侧面之间采用密封性好的封密毛条进行密封处理。门框与侧板之间使用密封性好的密封毛条,既保持了美观性,又可以防止冷通道的冷气泄漏。
(3)安全性强
冷通道门和顶板材质均为冷轧钢板和钢化玻璃组成,不易燃,不助燃,符合消防要求,安全性高。
(4)透光性好
系统采用透光度强的钢化玻璃组成,以不小于10cm的两个模块边框为原则进行设计,增加了透光性
(5)定制化强
我们可以根据客户现场的不同要求,来定制出不同的系统模块,适应不同的冷通道场合。
(6)智能化程度高
冷通道顶板采用翻转设计,通过智能控制箱与消防进行联动,收到火灾信号时顶板自动打开,消防气体进入通道灭火,且不与现有的消防系统发生冲突。

 冷通道机柜是响应“机房节能减排,推进绿色新机房”应运而生,主要用于类似数据中心机房散热量极大的机房使用,起到精确送冷风的效果。由两排机柜矩阵组成。传统机房冷气得不到有效控制,冷气乱窜,导致“机房如冬、机柜如夏”的感觉。冷通道系统将输送到机柜内部的冷气以最节约有效的方式全部输送给散热设备, 机柜内的热量沿制定方向输送出机柜
